仪器用途：

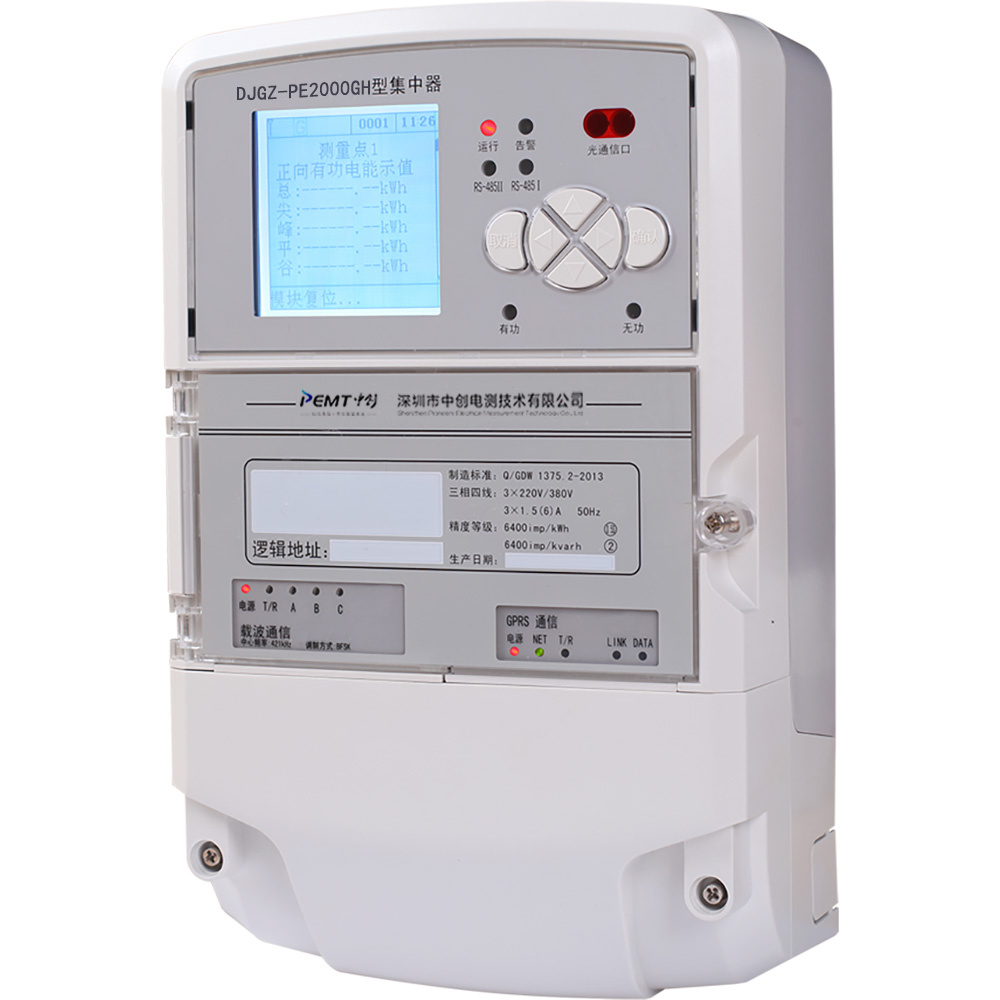

DJTH23-PE2000GH型集中器是低压电力线载波集中抄表系统中的关键设备之一,产品采用32位ARM9硬件平台、linux操作系统，以成熟的2G/3G/4G/通信技术结合电力线载波及微功率无线通信技术为数据链路，采用模块化结构设计，是一款技术先进、性能稳定、运行可靠的嵌入式集中器类产品，主要应用于低压电力系统数据自动化采集、电力营销系统自动抄表。
应用范围：
远程抄表、智能家居、工业自动化控制、智能楼宇、远程监控
产品特点：
参数设置功能，通过远程GPRS CDMA 3G/4G 以太网通道、本地红外、RS232或者LCD设置初始参数。
电量数据采集，事件记录功能，存储容量满足技术条件的所有功能要求并且不低于256M。
数据补抄、报警功能。
主站对集中器远程校时功能和集中器对系统内电能表的广播校时功能。
远程升级功能，支持断点续传方式。
失电后数据和时钟保持功能。
电能表通信参数的自动维护功能。
技术参数：
|
工作电压 |
三相四线：AC 3×220/380V |
|
工作频率 |
50Hz,允许偏差-6%~+2% |
|
工作电流 |
3×1.5（6）A |
|
整机功耗 |
有功功耗≤5W（非通信）视在功耗≤10VA（非通信） |
|
工作温度 |
-40℃~+75℃ |
|
工作湿度 |
相对湿度10%--100% |
|
大气压力 |
63kpa~108kpa（相对海拔KM以下） |
|
静电放电 |
8kV |
|
快速脉冲群 |
4kV（电源回路）/2kV（信号回路） |
|
浪涌 |
4kV（共模）2kV（差模） |
|
冲击电压 |
6kV |
|
工频耐压 |
2kV |
|
显示 |
160×160 LCD汉字和图形显示 |
|
键盘 |
6键 |
|
Flash储存器 |
2Gb |
|
秒输出 |
1路 |
|
遥信输入 |
4路 |
|
远程通信模块 |
网络类型:支持移动、联通、电信三家运营商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七种通讯模式。 |
|
本地通信 |
2路RS485通信，1路HPLC或微功率无线通信 |
|
使用寿命 |
>10年 |
|
测量点容量 |
2040个 |
|
精度等级 |
有功0.5S级，无功1级 |
|
通信规约 |
上行：DL/T 698.45、Q/GDW1376.1-2013 、下行：DL/T645-2007、Q/GDW1376.2-2013 、DL/T 698.45 |
|
外形尺寸 |
290mm（长）×180mm（宽）×95mm（高） |
